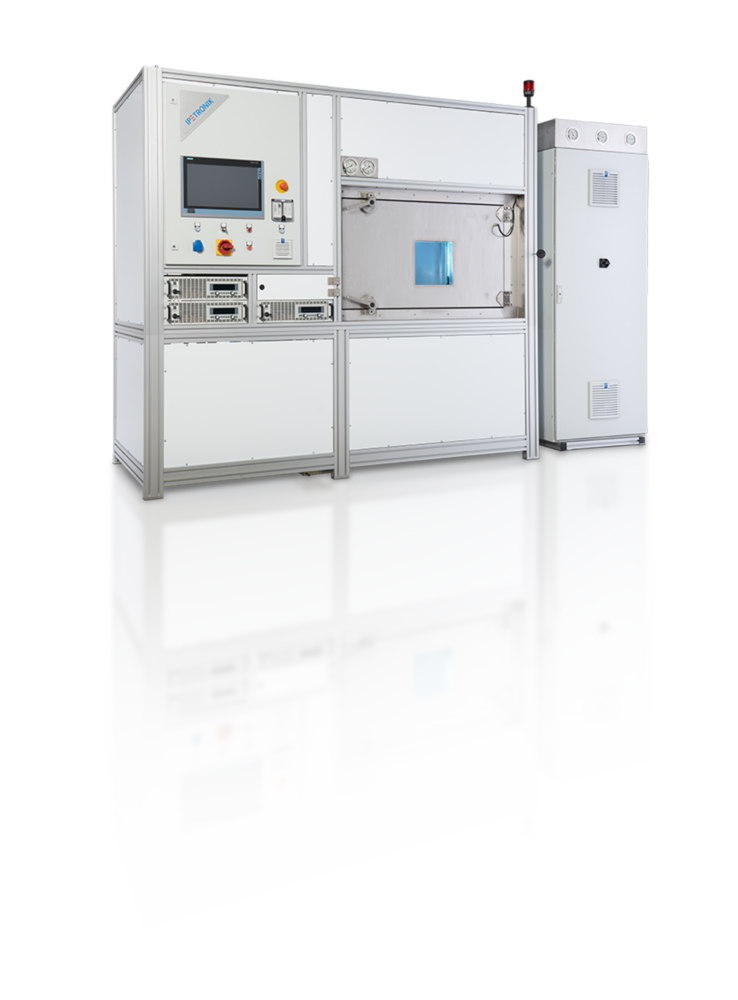

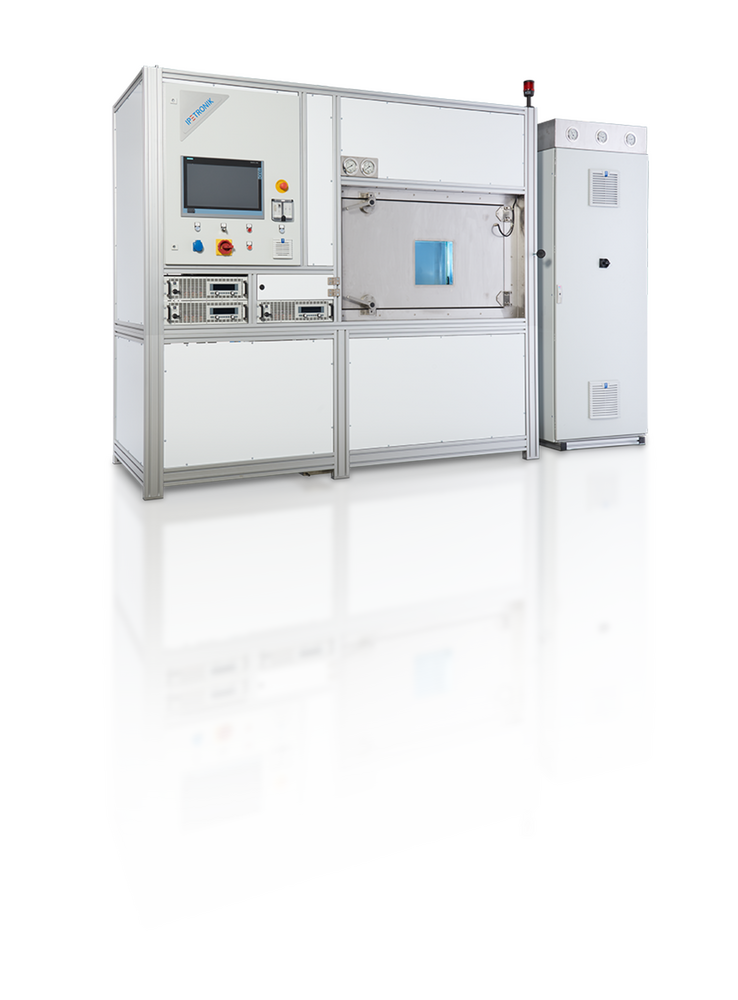

IPEcomp R134a/R1234yf

Validierungsprüfstand für EKMV und MKMV

IPEcomp R134a/R1234yf

Auf dem IPEcomp Validierungsprüfstand für Automotive-Kältemittelverdichter können sowohl elektrisch (eKMV) als auch mechanisch (mKMV) angetriebene Prüflinge Leistungs- sowie Dauerlaufprüfungen unterzogen werden. Durch die Lagerung des Prüflings auf einer mechanisch entkoppelten, seismischen Masse sind auch NVH-Untersuchungen am Prüfling möglich.

  • Test von mechanischen und elektrischen Kompressoren
  • Nachbildung der Betriebsbedingungen im HVAC-Kreislauf
  • VDA-Normhalterung mit entkoppelter seismischer Masse
  • Manueller und automatisierter Testbetrieb
  • Inline-Ölzirkulations-Messungen (OCR-Messungen)
  • Raffer-Testabläufe, FAT (Factory Acceptance Test), etc.
  • Unterstützt Vibrations- und Pulsationsmessungen (NVH)
  • Leichter Kompressorwechsel durch Kältemittel-Absaugung
  • Intuitive Steuerung über IPEmotion-Prüfstandssoftware

Jetzt anfragen

Eigenschaften im Überblick

Unterstützte Kältemittel R134a, R1234yf
Service-Anschlüsse HP / LP (7/16" UNF)
Abmessungen B3800 mm x H2700 mm x T1600 mm (149.61 in x 106.30 in x 63.00 in)
Stromversorgung 2 x 63 A, 400 VAC

IPEcomp R134a/R1234yf – Technische Daten

Gerät
Unterstützte Kältemittel R134a, R1234yf
Service-Anschlüsse HP / LP (7/16" UNF)
Abmessungen B3800 mm x H2700 mm x T1600 mm (149.61 in x 106.30 in x 63.00 in)
Ansteuerung SPS Steuerung / Touch Bedienfeld
Anzahl Manometer 2
HP Manometer - Heißgasdruck -1 … 40 bar
LP Manometer - Saugdruck -1 … 15 bar
Arbeitstemperaturbereich 20 ... 40 °C (50 … 104 °F) max. 70 % r.H.
Stromversorgung 2 x 63 A, 400 VAC
Versorgung
Kältemittelfüllung Prüfkreislauf 1.0 kg (R134a)
Unterstützte Kühlmedien Sole (70 % Wasser / 30 % Glycol)
Temperatur Kühlmedium - Vorlauf 6 °C
Kühlmedium Massenstrom 2500 kg/h
Kühlmedium Differenzdruck Δp > 0.8 bar (p > 1.5 bar)
Regelbereich
Druckbereich Heißgas 8 … 28 bar
Druckbereich Sauggas 1.5 ... 6 bar
Sauggas-Überhitzung 5 … 40 K
Kältemittel-Massenstrom 30 ... 300 kg/h
Umgebungstemperatur des Kompressors -30 … 120 °C (-22 … 248 °F) / optional -40 … 150 °C
Luftgeschwindigkeit in Kammer 0 … 8 m/s (VDA 6 m/s Standard)
Messbereich Drehmoment 0 … 50 Nm
Mechanischer Kompressor
Ansteuerung Magnetkupplung on/off, 12 VDC & 24 VDC
Steuerung ECV 0 … 1000 mA
Verdichterdrehzahl 700 … 10000 rpm
Elektrischer Kompressor
Ansteuerung e.g. LIN / CAN IPEmotion
