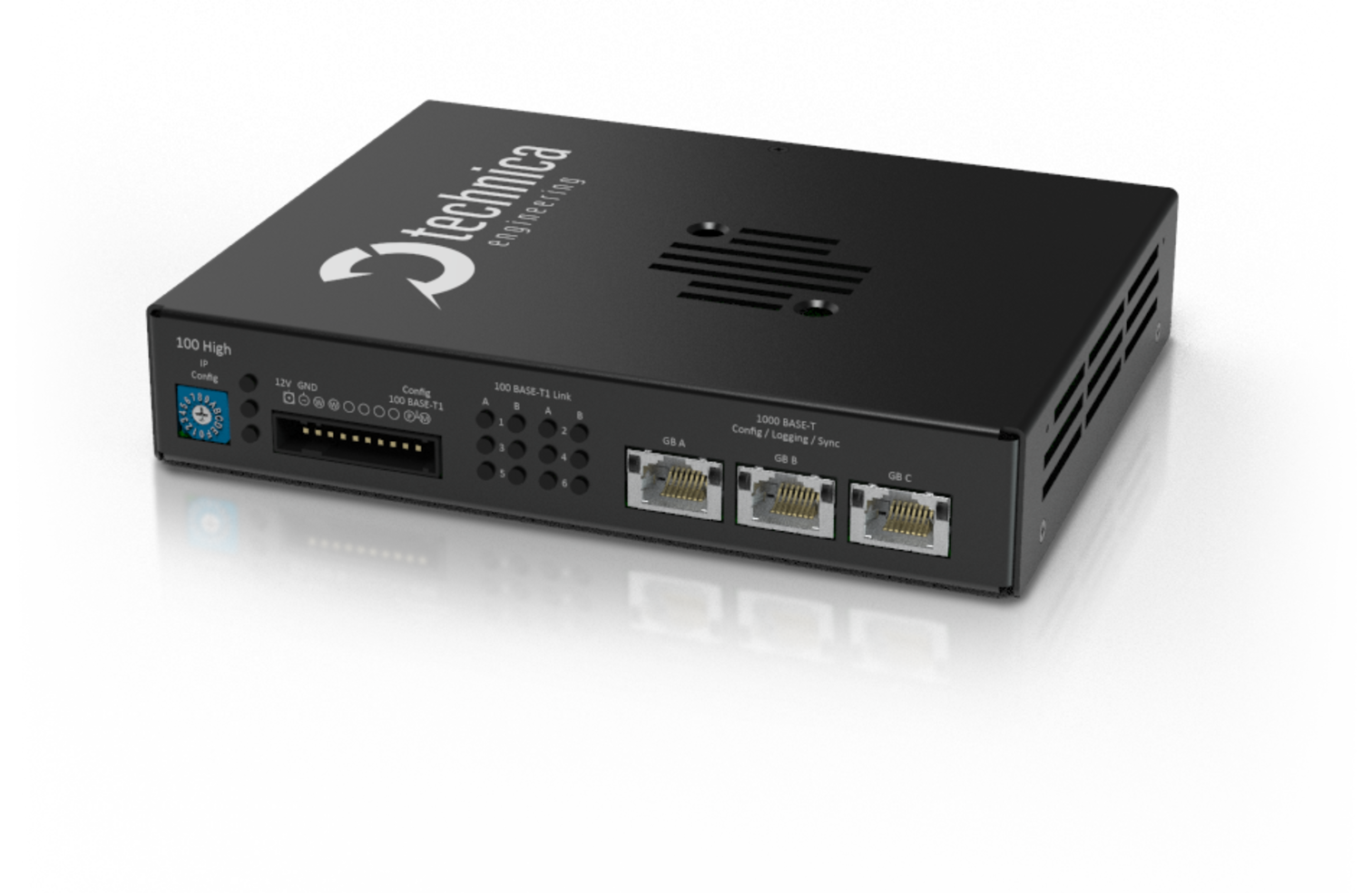

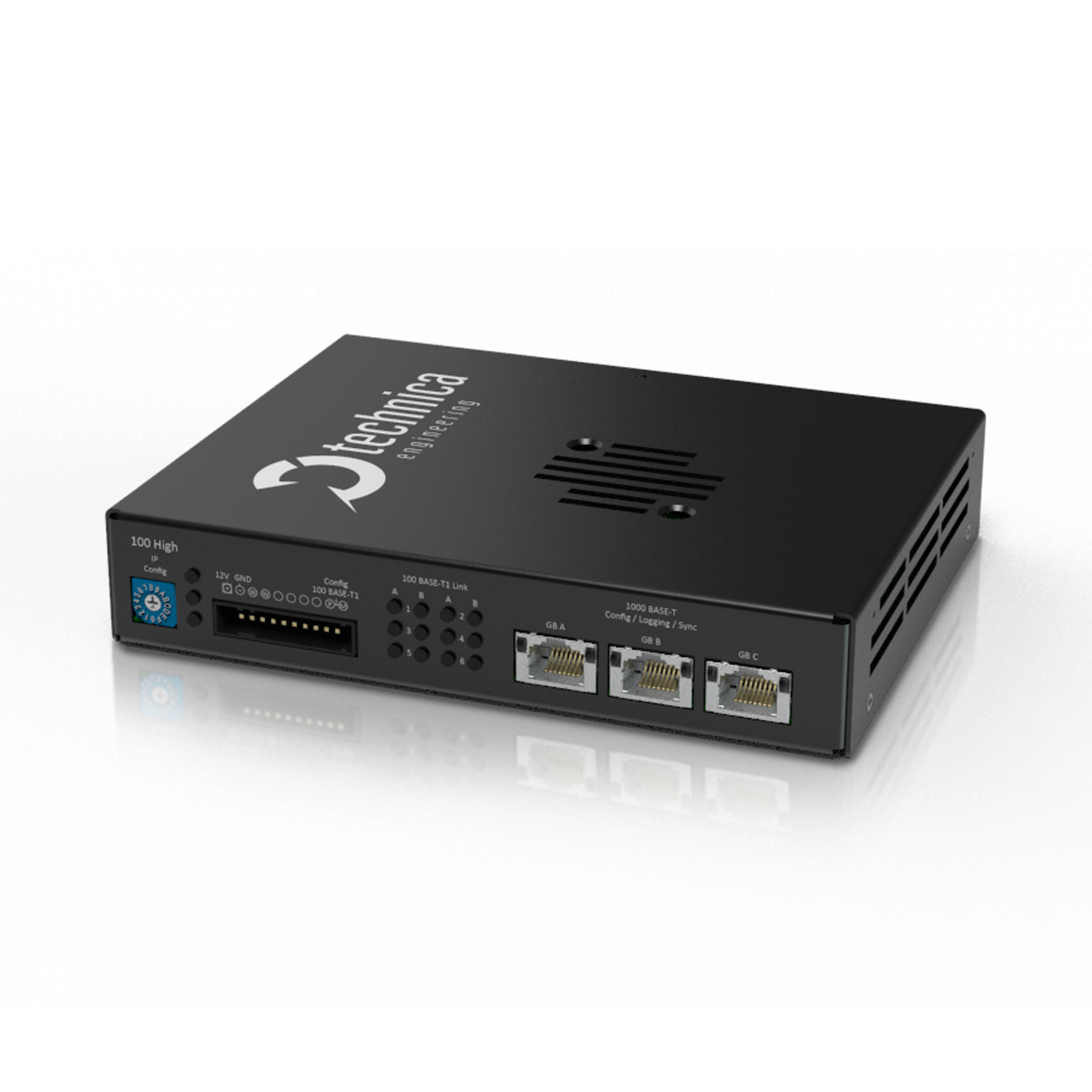

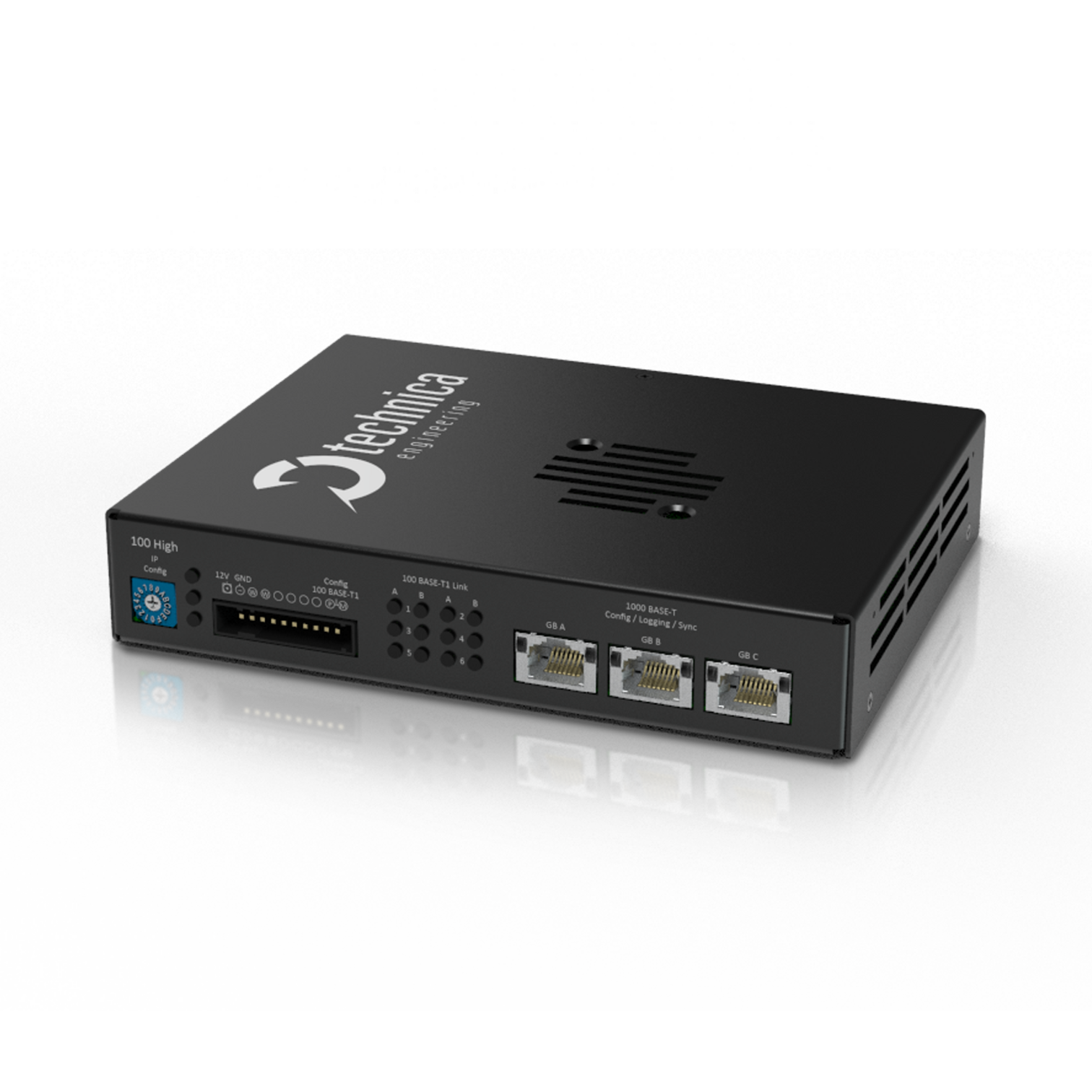

CM 100 High

Ethernet-Capture-Modul

CM 100 High

Ethernet-Capture-Modul
  • Analyse von Automotive-Ethernet-Netzwerken
  • 6-Link Lines 100BASE-T1 (12 Schnittstellen)
  • Konfiguration via Web-Interface
  • Netzwerk-Zeitsynchronisation (802.1AS)
  • Kaskadierung mehrerer Geräte
  • Entwickelt für Automotive-Anwendungen
  • Datenlogger-Unterstützung für ETHOS, ETHOS 2, ARCOS 1.5, ARCOS 2, IPElog2

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

1 Gbit 3
100BASE-T1 12
Spannungsversorgung 8 ... 16 VDC
Leistungsaufnahme, typisch 5.7. …7.8 W
Arbeits­temperatur­bereich -40 … 80 °C (-40 … 176 °F)
IP-Schutzart IP 20 (ISO 20653 - 2013)

CM 100 High – Technische Daten

Als PDF herunterladen

CAN-Schnittstelle
Status-LED
Leistungsaufnahme, WoC+NML
Leistungsaufnahme, WoC
LIN Interface
Staus-LED
Leistungsaufnahme, WoL+NML
Leistungsaufnahme, WoL
DIO Interface
Status-LED
Schaltleistung Digital-Ausgang
Gerät
Eingänge
Spannungsversorgung 8 ... 16 VDC
Leistungsaufnahme, typisch 5.7. …7.8 W
Leistungsaufnahme, Standby
Arbeitstemperaturbereich -40 … 80 °C (-40 … 176 °F)
IP-Schutzart IP 20 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Abmessungen W167 mm x H32mm x D143 mm (6.57 in x 1.26 in x 5.63 in)
Gewicht 1000 g (2.20 lb)
Konfigurations-Schnittstelle Ethernet
Konfigurations-Software Webinterface
Status-LED
FlexRay-Schnittstelle
Leistungsaufnahme, WoFR+NML
Leistungsaufnahme, WoFR
Status-LED
Ethernet-Schnittstelle
1 Gbit 3
100BASE-T1 12
Auflösung Zeitstempel 40 ns
Zubehör
Systemkabel 620-688 LOG GB-ETH Kabel RJ45
